устройство передней подвески автомобиля

Что из себя представляет устройство передней подвески автомобиля. Сохрани, чтобы не потерять.

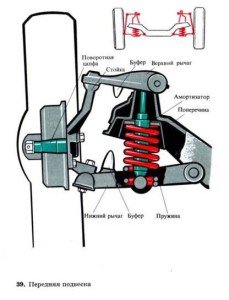

Совместное действие рессор и амортизаторов обеспечивает пассажирам при движении автомобиля достаточную комфортабельность. Передние колеса могут иметь как независимую подвеску, так и зависимую. Зависимую рессорную подвеску имеют грузовые автомобили. Независимую подвеску передних колес (рис. 39) применяют на современных легковых автомобилях. При такой подвеске передние колеса подвешены независимо друг от друга к поперечине при помощи рычагов и пружин. Поперечная балка — поперечина служит основанием для крепления деталей, составляющих устройство передней подвески автомобиля. Она сварена из листовой стали в виде вытянутой и несколько изогнутой коробки. Поперечину крепят болтами к подрамнику, вынесенному за пределы нижней панели кузова. К поперечине крепят оси двух рычагов: верхнего и нижнего. К рычагам на шаровых пальцах прикреплена поворотная стойка с цапфой переднего колеса. На цапфе вращается ступица колеса. Она устанавливается на двух подшипниках и удерживается гайкой, которая шплинтуется. Ступицу и колесо крепят между собой при помощи шпилек и гаек. Нижний рычаг имеет гнездо, в котором расположена пружина. Своим верхним концом пружина упирается в поперечину. Внутри пружины помещен телескопический амортизатор такого же типа, как у задней подвески. Его проушина закреплена в опорном гнезде пружины нижнего рычага, а связанный с поршнем шток соединен с поперечиной. При наезде колеса на какую-то неровность поворотная цапфа со стойкой передвигается вверх, поднимая качающиеся на своих осях верхний и нижний рычаги. Нижний рычаг при этом сжимает пружину. Действие амортизатора сдерживает обратную реакцию пружины и гасит ее колебания. Такое устройство передней подвески автомобиля позволяет смягчать толчки, непосредственно передаваемые колесу. Благодаря этому значительно уменьшается тряска кузова при движении по плохим дорогам, повышается срок службы ходовой части и комфортабельность автомобиля.

Устройство передней подвески автомобиля имеет резиновые буфера. Один буфер мягко ограничивает ход нижнего рычага вверх при сжатии пружины, а следовательно, и максимальный подъем колеса. Другой также мягко останавливает опускание верхнего рычага при максимальном ходе колеса вниз — его отбойном ходе.

Уменьшение наклона и раскачивания автомобиля при поворотах достигается при помощи стабилизатора поперечной устойчивости. Стабилизатор представляет собой стальной стержень, закрепленный в резиновых втулках параллельно поперечине. Его концы загнуты назад и шарнирно связаны с нижними рычагами подвески. При наклонах автомобиля штанга, оказывая сопротивление скручивающему ее усилию, противодействует наклону автомобиля и уменьшает его раскачивание.
Передние колеса автомобиля устанавливаются не вертикально и не параллельно друг к другу, хотя кажутся стоящими вертикально и параллельно. Они имеют небольшой развал внутрь и некоторое схождение вперед.
